Cẩm Nang Thiết Kế Mạng Chuyên Nghiệp

Tại Sao Cần Thiết Kế Mạng Chuyên Nghiệp Ngay Từ Đầu? Một hệ thống mạng không được thiết kế đúng chuẩn có thể dẫn đến tình trạng nghẽn băng thông, mất kết nối đột ngột, và rủi ro bảo mật kéo dài. Cẩm nang Thiết kế Mạng này được AnhQuanPC biên soạn nhằm cung cấp […]

Tại Sao Cần Thiết Kế Mạng Chuyên Nghiệp Ngay Từ Đầu?

Một hệ thống mạng không được thiết kế đúng chuẩn có thể dẫn đến tình trạng nghẽn băng thông, mất kết nối đột ngột, và rủi ro bảo mật kéo dài. Cẩm nang Thiết kế Mạng này được AnhQuanPC biên soạn nhằm cung cấp kiến thức nền tảng và chuyên sâu, giúp các chủ doanh nghiệp, quản lý IT tự đánh giá và hiểu rõ quy trình xây dựng một hạ tầng mạng bền vững, hiệu suất cao cho Trường học, Nhà xưởng hoặc Văn phòng.

Nguyên Tắc Thiết Kế Mạng (Topology) – Phân Lớp & Mở Rộng

1. Mô Hình Mạng Phân Cấp (Hierarchical Network Model)

  • Mô hình 3 Lớp (Core – Distribution – Access)
    • Lớp Truy Cập (Access Layer): Nơi các thiết bị người dùng (PC, Camera, AP) kết nối trực tiếp. Lựa chọn: Sử dụng Switch Layer 2 (có PoE).
    • Lớp Phân Phối (Distribution Layer): Nơi tập hợp lưu lượng từ Lớp Truy cập, thực hiện Định tuyến (Routing) và Thiết lập V-LAN. Lựa chọn: Switch Layer 3 hiệu suất cao.
    • Lớp Lõi (Core Layer): Nền tảng tốc độ cao, đảm bảo lưu lượng lớn giữa các khu vực. Lựa chọn: Switch Core tốc độ 10 Gigabit hoặc cao hơn.

2. Thiết Kế Mạng Ảo (V-LAN Segmentation)

  • Tối Ưu Bảo Mật và Hiệu suất bằng V-LAN
  • Phân chia mạng vật lý thành các mạng logic nhỏ hơn. Ví dụ: V-LAN Quản lý, V-LAN Sinh viên, V-LAN Camera, V-LAN Khách. Việc này giúp giảm lưu lượng Broadcast và tăng cường bảo mật.

3. Nguyên tắc Dự phòng (Redundancy)

  • Thiết kế các đường truyền cáp quang/cáp đồng và thiết bị dự phòng (Router, Switch dự phòng) để hệ thống tự động chuyển đổi khi có sự cố (ví dụ: sử dụng giao thức STP – Spanning Tree Protocol).

Lựa Chọn Thiết Bị Mạng (Router, Switch, AP) Phù Hợp

1. Router & Thiết Bị Cân Bằng Tải (Load Balancing)

  • Router chịu tải cao là bắt buộc cho Nhà xưởng hoặc Trường học có lượng truy cập lớn. Phải có khả năng quản lý Chất lượng Dịch vụ (QoS) để ưu tiên băng thông cho các ứng dụng quan trọng (ví dụ: hệ thống ERP, Zoom).

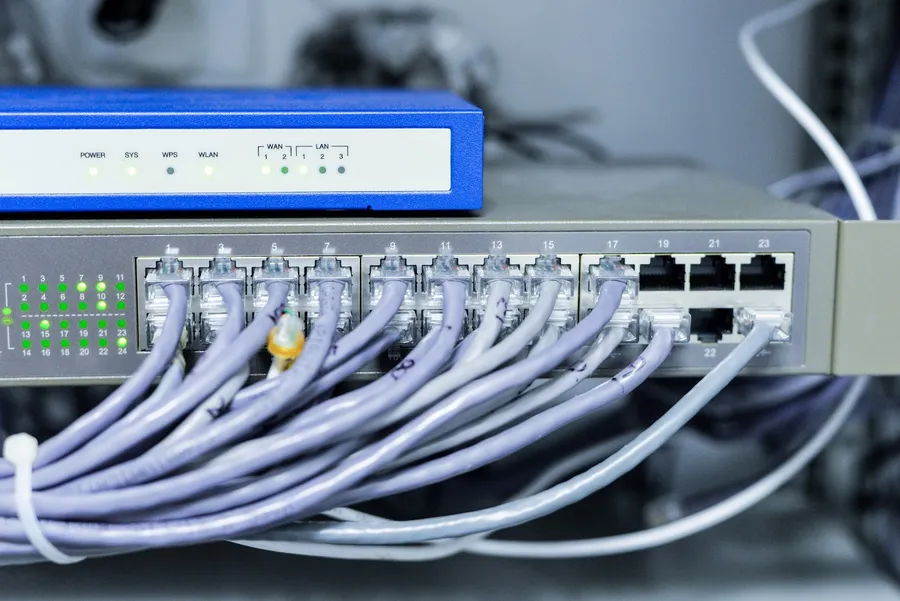

2. Switch Mạng (Bộ Chuyển Mạch)

  • Xác định rõ Layer 2 hay Layer 3 dựa trên mô hình phân cấp.
  • Lựa chọn Switch PoE (Power over Ethernet) để cấp nguồn cho Camera IP và Access Point, giúp tiết kiệm chi phí dây điện và lắp đặt.
  • Đối với Nhà xưởng, cân nhắc Switch công nghiệp chịu được nhiệt độ và độ ẩm cao.

3. Access Point (Bộ Phát WiFi)

  • Tính toán mật độ truy cập (User Density) để xác định số lượng AP. Không chỉ phủ sóng, mà phải đảm bảo chịu tải (concurrent users).
  • Áp dụng công nghệ WiFi 6 (802.11ax) cho hiệu suất cao hơn 30% so với WiFi 5.
  • Triển khai giải pháp Roamming (chuyển vùng liền mạch) để đảm bảo người dùng di chuyển không bị rớt kết nối (quan trọng trong kho bãi rộng).

Thi Công Cáp Mạng: Độ Bền và Hiệu Suất Đường Truyền

1. Tiêu Chuẩn Cáp Mạng

  • Luôn sử dụng cáp mạng Cat6 hoặc Cat6A để đảm bảo băng thông Gigabit và giảm nhiễu (Crosstalk). Đặc biệt, nên dùng cáp Cáp quang cho đường trục (Backbone) hoặc khoảng cách trên 90 mét.

2. Kỹ Thuật Bấm Đầu & Đấu Nối

  • Chỉ sử dụng chuẩn T-568B (hoặc đồng nhất một chuẩn) để bấm đầu Jack mạng. Cần kiểm tra độ thông mạch và chất lượng tín hiệu bằng máy đo chuyên dụng sau khi thi công.

3. Bảo Vệ Hạ Tầng

AnhQuanPC – Chuyên Gia Đồng Hành Cùng Hạ Tầng Mạng Của Bạn

Việc thiết kế mạng là một quá trình phức tạp đòi hỏi sự am hiểu sâu sắc về kiến trúc và thiết bị. Đội ngũ kỹ sư của AnhQuanPC với kinh nghiệm thực chiến qua hàng loạt dự án Trường học, Nhà xưởng, và Công trình luôn sẵn sàng tư vấn và xây dựng giải pháp tối ưu cho doanh nghiệp của bạn.

Liên hệ với chúng tôi để được Khảo sát và Tư vấn Giải pháp miễn phí!
Hoặc gọi ngay Hotline: 0868 000 247
